Konstrukcijski vijaki za les Klimas WKCP in WKCS

Konstrukcijski vijaki za les
Klimas WKCP in WKCS

Vijaka WKCP in WKCS pokrivata večino nosilnih spojev v leseni gradnji – od ostrešij in tramov do plošč CLT in lepljencev. Razlikujeta se le v obliki glave. V nadaljevanju: kdaj uporabiti katerega, kako izbrati pravo dolžino in kaj pomenijo vrednosti iz ocene ETA-18/0817.

Ø3–10
razpon premerov v mm
600
največja dolžina v mm
0
predvrtanja, tudi v trdem lesu
ETA
18/0817
evropska tehnična ocena

Kaj odlikuje konstrukcijske vijake Klimas

  • ✓Vijačenje brez predvrtanja tudi v trdih lesovih – zasluga rezalne konice z dodatnim frezanjem.
  • ✓Dvojni navoj sega do konice in skrajša čas prvega prijema v les – koristno tam, kjer vijaka ni mogoče močno pritisniti ob podlago.
  • ✓Nazobčan navoj z rezalnimi utori prereže lesna vlakna in prepreči cepljenje lesa.
  • ✓Voskana prevleka in rebra na steblu znižata potreben navor, kar podaljša čas delovanja baterije.
  • ✓Pogon TX prenese velik navor brez zdrsa nastavka, tudi pri dolžinah do 600 mm.
  • ✓Ocena ETA-18/0817 pokriva masivni les, CLT, KVH, BSH/GLT in LVL.

Kdaj široka in kdaj ugrezna glava?

Vijaka sta si po sestavi enaka. Razlikuje ju glava, ta pa določa, kje ju uporabite.

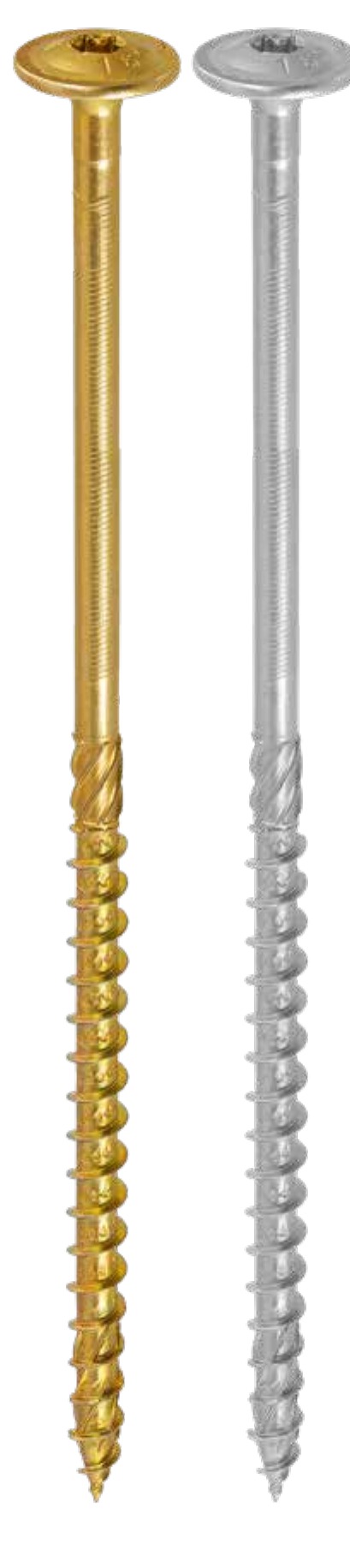

WKCP – široka podložna glava

Ø5, 6, 8 in 10 mm · dolžine 40–600 mm · TX 25–40

Široka glava poveča naležno površino, zato spoj bolje tesni, glava pa se ne potegne skozi les. Pri premeru Ø8 mm meri glava 21 mm, pri Ø10 mm pa 25 mm.

Izberite ga, kadar glava ostane na površini in kadar so obremenitve na izvlek visoke – ostrešja, spoji tramov, pritrditve na jeklene elemente.

Poglej WKCP v trgovini

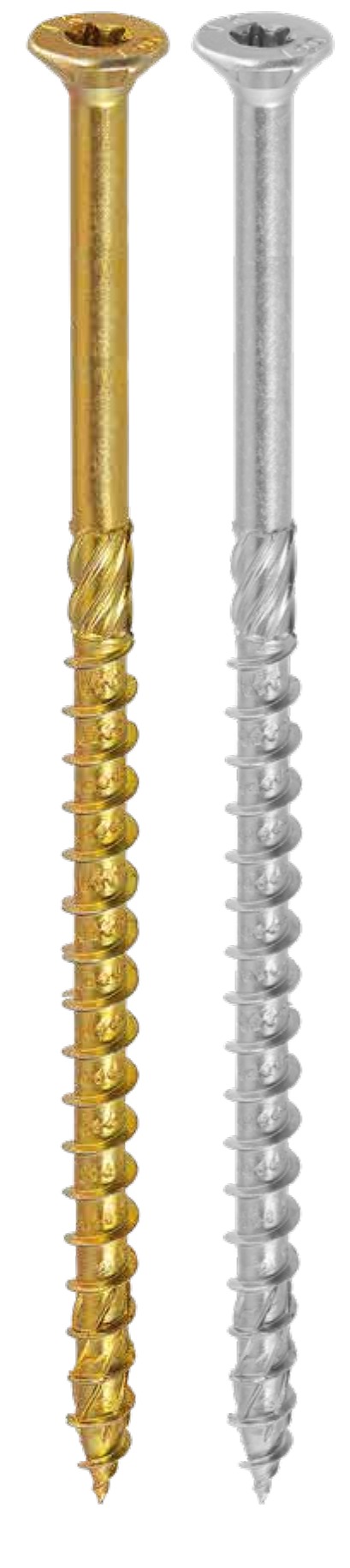

WKCS – ugrezna glava

Ø3 do 10 mm · dolžine 30–600 mm · TX 10–40

Rezalna rebra pod glavo izdelajo gladek ugrez, zato se glava pogrezne v ravnino elementa. Kadar potrebujete večjo naležno površino, dodajte podložko PWKCS v premerih Ø6, Ø8 in Ø10 mm.

Izberite ga, kadar mora površina ostati gladka ali kadar spoj prekrijete z zaključnim slojem.

Poglej WKCS v trgovini

Material in protikorozijska zaščita: ogljikovo jeklo z belo ali rumeno galvansko cinkano zaščito. Za vlažne in korozijsko zahtevnejše pogoje sta na voljo izvedbi WKCP-D in WKCS-D s prevleko SQ Ceramic razreda C4.

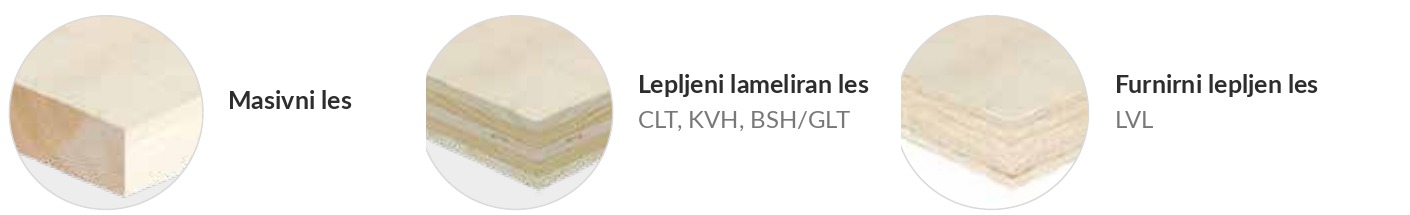

Primerne podlage:

Kako izbrati pravo dolžino vijaka

Trije podatki iz kataloga, ki jih potrebujete pri vsakem spoju.

Lw – skupna dolžina

Celotna dolžina vijaka pod glavo, od 30 do 600 mm.

Lg – dolžina navoja

Del, ki se vsidra v spodnji element in prevzame obremenitev na izvlek.

tfix – debelina spoja

Največja debelina zgornjega elementa, ki ga vijak še potegne k podlagi.

Primer: WKCP Ø8 x 200 mm ima 100 mm navoja in tfix 100 mm. Za pritrditev 80 mm debelega elementa ostane 120 mm vijaka v podlagi, od tega 100 mm navoja – kar zadošča za polno vsidranje.

Ne pozabite na razmike. Pri vijačenju brez predvrtanja veljajo po EN 1995 in ETA-18/0817 večji minimalni razmiki kot pri predvrtanem spoju. Za Ø8 mm vzdolž vlaken znaša razmik med vijaki 96 mm, od neobremenjenega roba pa 40 mm. Kadar prostora ni dovolj, spoj predvrtajte – s tem se dovoljeni razmiki občutno zmanjšajo.

Zakaj gre vijačenje hitreje

Štiri rešitve na vijaku, ki znižajo potreben navor in skrajšajo čas montaže.

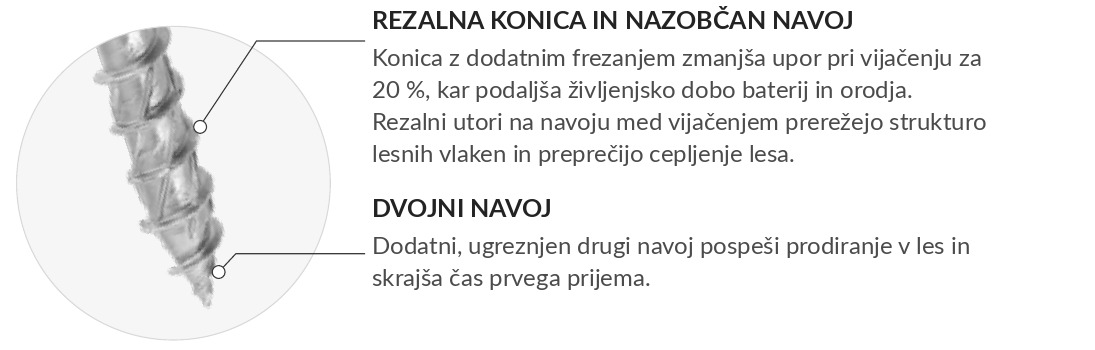

1

Rezalna konica

Dodatno frezanje zmanjša upor in trenje za 20 % v primerjavi s prejšnjo izvedbo konice.

2

Dvojni navoj

Hitrejši prijem v les, tudi kadar vijaka ni mogoče močno pritisniti ob podlago.

3

Nazobčan navoj

Rezalni utori prerežejo lesna vlakna in preprečijo cepljenje lesa.

4

Vosek in rebra na steblu

Prevleka in razširjena izvrtina znižata potreben navor pri vijačenju.

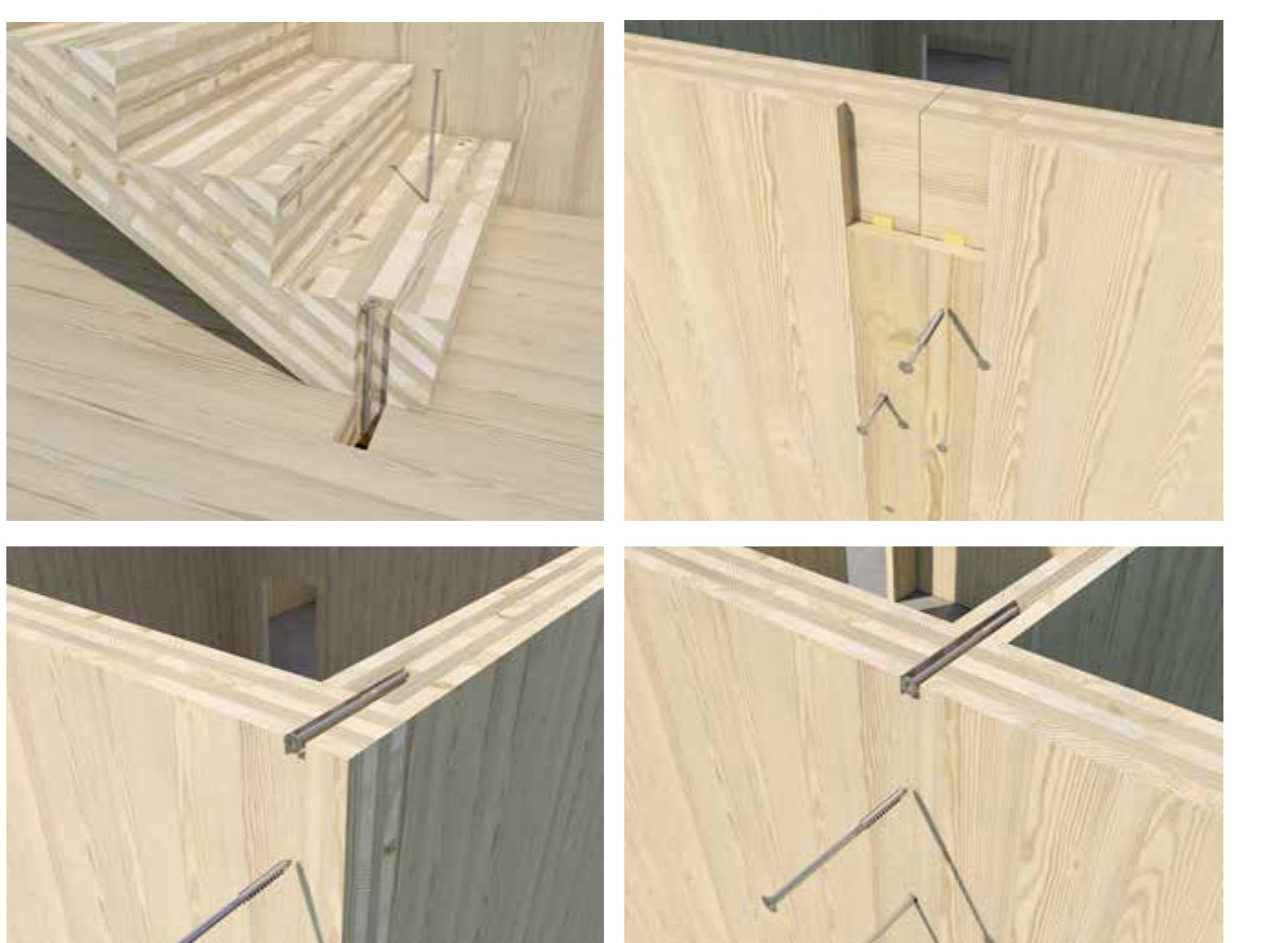

Kje se vijaki najbolj obnesejo

Mehanske karakteristike in pogoni TX

Vrednosti po ETA-18/0817 in standardu EN 1995

Vijak My,k [Nm] ftens,k [kN] ftor,k [Nm] Premer glave Dw [mm] Pogon
WKCP Ø5 6 9 6 12 TX 25
WKCP Ø6 10 13 10 14 TX 30
WKCP Ø8 25 25 27 21 TX 40
WKCP Ø10 43 36 45 25 TX 40
WKCS Ø5 6 9 6 10 TX 25
WKCS Ø6 10 13 10 12 TX 30
WKCS Ø8 25 25 27 14 TX 40
WKCS Ø10 43 36 45 18 TX 40

My,k – karakteristični plastični moment · ftens,k – karakteristična natezna trdnost · ftor,k – karakteristična torzijska trdnost · Dw – premer glave.
Manjši premeri WKCS (Ø3 do Ø4,5 mm) uporabljajo pogone TX 10 do TX 20. Projektne nosilnosti izračunajte z upoštevanjem faktorjev γM in kmod po standardu EN 1995.

Pogosta vprašanja

Je predvrtanje potrebno?

Ne. Rezalna konica in utori na navoju omogočajo vijačenje brez predvrtanja tudi v trdih lesovih. Predvrtanje uporabite le, kadar ni dovolj prostora za predpisane minimalne razmike med vijaki in do roba elementa.

Kateri nastavek TX potrebujem?

Ø5 mm → TX 25, Ø6 mm → TX 30, Ø8 in Ø10 mm → TX 40. Manjši premeri WKCS uporabljajo TX 10 do TX 20. Priporočamo kakovostne nastavke, saj vijaki dolžine nad 300 mm prenašajo velik navor.

Bela ali rumena cinkana izvedba?

Mehanske lastnosti so enake, razlika je v pasivaciji in barvi. Obe sta namenjeni suhim oziroma pokritim pogojem. Za izpostavljenost vlagi izberite izvedbi WKCP-D ali WKCS-D s prevleko SQ Ceramic razreda C4.

Sta primerna za CLT in lepljence?

Da. Ocena ETA-18/0817 zajema masivni les, lepljeni lameliran les (CLT, KVH, BSH/GLT) in furnirni lepljen les LVL, vključno z vijačenjem v ozko stranico plošč CLT.

Kdaj uporabiti podložko PWKCS?

Pri vijaku WKCS, kadar želite povečati naležno površino ugrezne glave – na primer pri mehkejših podlagah ali pri višjih obremenitvah na izvlek. Na voljo je v premerih Ø6, Ø8 in Ø10 mm.
